귀찮아도 달아보자. LED~

귀찮다고 아무 것도 안하면, 아무 것도 안된다.

자, 한번 달아보자. LED.

보통 다들 설명할 때, 브레드보드(BreadBoard), 일명 빵판을 이용한다. 바로 연결하기 쉽고, 분해도 쉽고. 근데, 땜쟁이는 빵판이 지금 없다. 업으로 하다보니, 빵판을 쓸일이 별로 없다.

위의 사진 같은 보드를 본 적 있는가? 만능기판이라고 하는 건데, 보통 개발 당 시 테스트 회로등을 구성해서 여기에 실제 wrapping wire로 결선을 해서 만든다. 이 작업을 할 때는 잡념이 싹~ 사라진다. 오로지 이것만 보인다. 머리안에서는 회로를 어느 쪽으로 돌릴 것인지, 설계한 회로 형태로 제대로 구성이 되고 있는 지 여러가지 생각을 하면서 작업을 하다보니, 잡념이 싹 사라진다.

요런 식으로 한다. 신입사원 때 욕 무지하게 먹으면서 연습많이 했다. 흡사 외과의사가 점점 성장하는 것처럼..

그 때는 열심히 했는데, 근 20년 이상을 해 오고 있는지라, 이제는 좀 귀찮다. 막상 하면 재미 있기는 한데, 발동이 걸리기 까지 시간이 좀 걸린다.

참고로 breadboard도 사진을 올린다.

요건 대학교 때, 많이 썼다. 초보자들이 쓰기에는 참 좋다.

자, 빵판 없으니 땜쟁이는 그냥 만든다. 여러분들이 뭐라하더라도 방법이 없다. 빵판 준비되면 그 때 빵판으로 다시 하겠다.

먼저 저번에 이야기 했던, PWM 실험까지 해 보기 위해서, PWM까지 가능한 6번핀에 하나만 먼저 연결을 하겠다. PWM 모른다고? 땜쟁이 요부분을 클릭해서 보고와라. 물론 저항도 하나 붙여야 한다. 안 그러면 LED 탄다. 왜 붙이는 지는 저번에 이야기 했다. 또 모르는 분은 요부분 보고 와라.

아두이노 우노 위에 헤더를 장착했다. 위에 보드를 하나 달아서, LED 붙이려고 구상했다.

가지고 있는 만능 기판이 너무 커서 잘랐다. 옆면은 그라인더로 잘 갈았다. 이게 밥줄이다 보니, 땜쟁이는 장비가 꽤 있다.

위에 보드를 얹어서 솔더링(땜질)을 했다. 자, 하나 달아보자.

하나 달아서 예제 한번 돌려 봤다. 이거 회로도가 궁금하다고? 간단하다.

회로도를 그려서 설명을 해야 하는데, 땜쟁이는 회사에서는 OrCAD를 사용한다. 이건 일반인들은 살 수 없는 어마어마한 금액이다. 그리고, 기능도 많아서 설명하기가 어렵다. KiCAD나 EagleCAD등 여러가지 툴도 있지만, 이것들도 초보자 입장에서는 사용하기가 쉽지 않다. 그래서 찾아본 결과, Fritzing에서 만든 초보자용 툴이 있었다. 첨 봤다. 무척 흥미로운 툴이다. 이걸로 땜쟁이는 설명을 할 까 한다. (표현하기 어려운 것은 어쩔 수 없이 OrCAD 같은 Tool을 사용한다.)

fritzing Site

여기들어가서 다운 받으면 된다. 사이즈가 무척크다. 설치도 아니고, 그냥 압축 풀어서 실행한다. 엄청나다. 사양이 안좋은 PC는 실행도 안될 것 같다. (땜쟁이 노트북도 벌써 7년이나 돼서, 넘 느리다.)

느리지만 겨우겨우 설치했다. 우선 빵판에다가 하는 것 처럼 해 보았다.

간단하다. 저항값은 1KOhm으로 했다. 좀 높게 잡은이유는 요 LED 하나만 할 것이 아니라, 지금부터 LED를 좀 많이 붙일 생각이다. 전류량을 제한하려면 이렇게 해야한다.

요게 회로도 이다. fritzing은 회로도도 귀엽다. 자, 그러면 동영상 한번 보자.

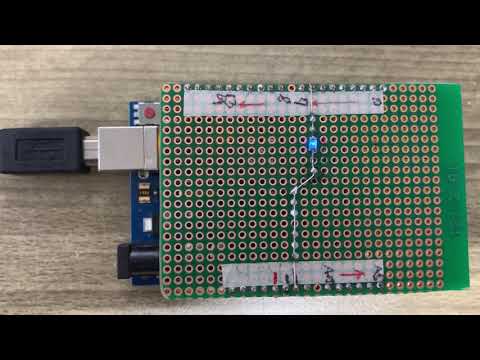

화면 클릭~!

그냥 깜박깜박 하는거랑 다르다. 크리스마스 트리처럼 천천히 켜지고, 천천히 꺼진다. 이게 PWM이다. 뭔가 감이오는 가?

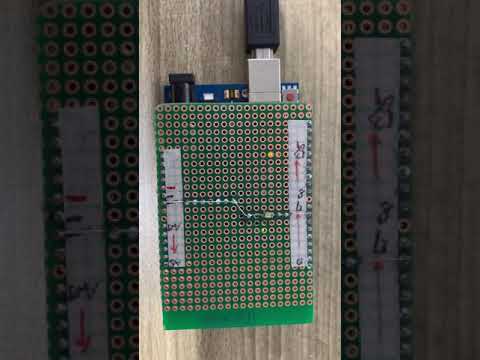

감이 안오는 분들을 위해, 그냥 On/Off 동영상 나간다.

자~ 완전히 다르지 않은가? 이것이 그냥 On/Off이다.

자 그럼 귀찮지만, 좀 더 붙여보자. 이번에는 7개 이다.

좀 더 붙였다. 요걸로 좌우로 LED가 scroll하는 걸 한번 해 보겠다.

공고 강의때 만들었던 소스이다. 간단하게 구현했다.

/*----------------------------------------*/
/* LED Scroll Program for Arduino Uno     */
/* 2012.10.10                             */
/* Written by jwshin(infiniteloop)        */
/*----------------------------------------*/


// --------------------------- LED Pattern Definition
unsigned char pattern_table[] = {
    0x7F, /* 01111111 */
    0x3F, /* 00111111 */
    0x1F, /* 00011111 */
    0x8F, /* 10001111 */
    0xC7, /* 11000111 */
    0xE3, /* 11100011 */
    0xF1, /* 11110001 */
    0xF8, /* 11111000 */
    0xFC, /* 11111100 */
    0xFE, /* 11111110 */
    0xFC, /* 11111100 */
    0xF8, /* 11111000 */
    0xF1, /* 11110001 */
    0xE3, /* 11100011 */
    0xC7, /* 11000111 */
    0x8F, /* 10001111 */
    0x1F, /* 00011111 */
    0x3F, /* 00111111 */
    255
};

//------------------------------- LED Scroll Delay
unsigned int delay_table[] =
{
    90,
    70,
    50,
    40,
    40,
    40,
    40,
    50,
    70,
    90,
    70,
    50,
    40,
    40,
    40,
    40,
    50,
    70,
    0
};

//----------------- variable for led count
int LedCnt;

void setup()
{
    DDRD = B11111111;      // PORTD Initialization  (OUTPUT)
}

void loop()
{
    if(delay_table[LedCnt] > 0)
    {
        PORTD = ~pattern_table[LedCnt];
        delay(delay_table[LedCnt]);
        LedCnt++;
    }
    else
    {
        LedCnt = 0;
    }
}

소스는 그저 단순한 것이 최고다. 아주 단순하게 했다. 요걸 업로드하면 다음과 같이 된다.

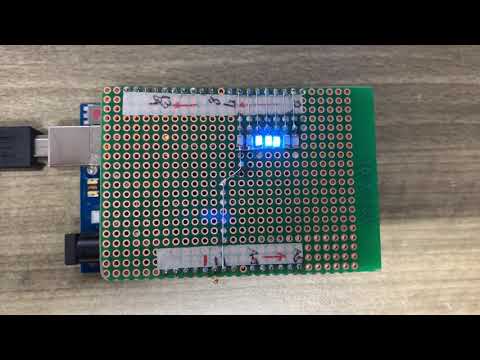

화면 클릭~!

자~! 좌우로 이동하는 것이 보이는 가? 오늘은 여기까지~! 다음 편에서 좀 더 LED를 붙인다. 기대하라.
